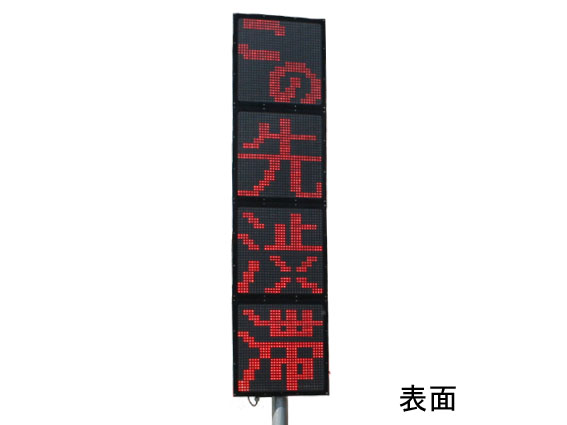

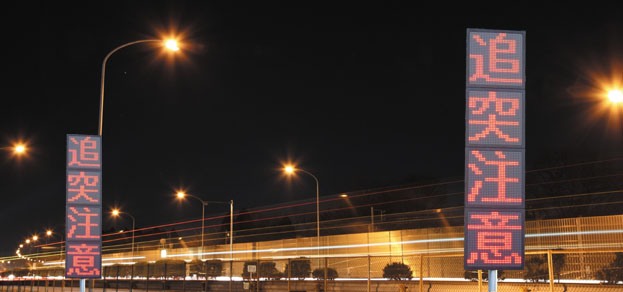

LED薄型情報板

1文字が400×400�oと大きく、100m以上の視認性を確保。厚さ10�oと超薄型軽量で設置工事も簡単。
オプションのセンサユニットで渋滞警告、速度抑制の自動表示も可能です。

■1文字表示ユニット
400×400�oの薄型LED基板を組み込んだ450×450×7�oのユニットです。
1文字単位なので、ベースプレートに複数枚を貼り付けて連続文字を構成します。
電源、表示データなどは制御BOX内のスイッチング電源、コントローラより供給されます。
LEDはアンバー色のレンズ付きで正面に輝度を集中させ、全体の電力を小さく省エネ設計です。

■ベースプレート
t3.0のアルミ板の裏側に平リブをスポット溶接した標識板のようなもので、スペースや用途に合わせて2〜10枚までの連結組み合わせが可能です。

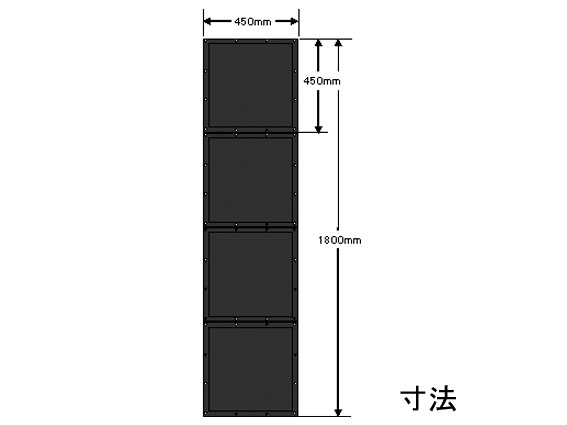

寸法例）2枚連結：450×900�o　3枚連結：450×1,350�o　4枚連結：450×1,800�o

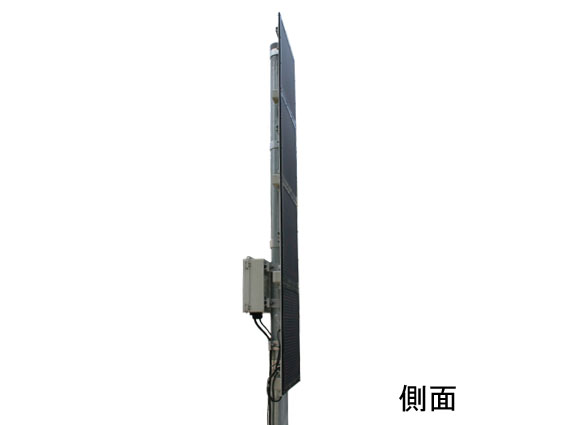

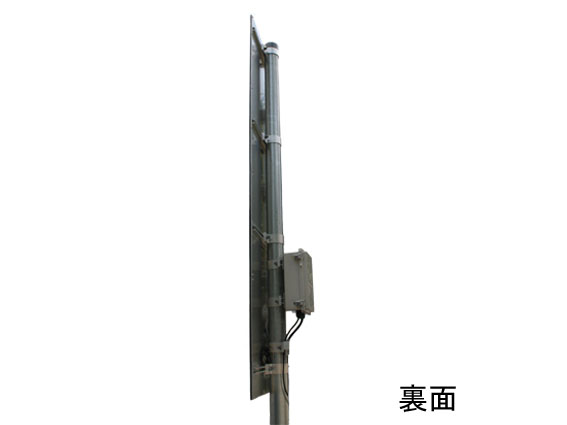

■制御BOX
300×400×150�oのプラスチックボックスにスイッチング電源、コントロール基板などを配置し、付属の取付バンドにより支柱に取り付けて使用します。

画像をクリックすると大きな画像が表示されます。

仕様

品名	LED薄型情報板
外形寸法	1枚あたり　縦450×横450×厚10�o（突起物除く）
重量	1枚あたり　約kg
使用LED	レンズ付LED 1色（アンバー）波長605〜615�o
表示器中心輝度	100〜3,800cdm
放射角度	水平、垂直ともに±10°
ドット数	1文字　16×16dot （1dot　4LED）
文字の大きさ	最大　縦400×横400�o（全角1文字）
接続表示器	最大 10枚
チャンネル数	最大 128チャンネル
駆動方式	スタティック駆動
表示方向	縦、横方向で点滅も可（スクロール不可）
明るさ検出	CDSにより昼夜自動切替可能（2段階）
輝度設定	0〜127段階設定可能
表示制御	シリアル通信による
データ入力	付属のソフト、ケーブルによりパソコン入力
割込み入力	有り　6ch
電源	85〜264V　300VA未満（情報板を含む）
同梱品	本体（表示ユニット、ベースプレート） 制御BOX 取付バンド USBプラグ式データ転送ケーブル 3m 設定ソフト 取扱説明書

オプション

渋滞検知用センサユニット

車速を計測しコントロール基板にデータを取り込み、渋滞を感知して情報板に｢この先渋滞 速度落とせ｣などの表示に切替え、渋滞解消時にも自動的に判断して｢まもなく渋滞解消 速度回復｣などの表示を制御します。

スピード検知用センサユニット

車速を計測しコントロール基板にデータを取り込み、急カーブなどに規定速度を超過して進入する車両に対し｢速度超過｣や｢速すぎる｣などの速度抑制を喚起することが可能です。
