フリーレイアウト照明システム
フリーレイアウト照明システム
オフィスや工場などにおける照明は配線系統によりブロックが決められており、1部分だけを使用する場合もブロック全部が点灯してしまいよく見かける何処にでもある]無駄なシーンの1例です。

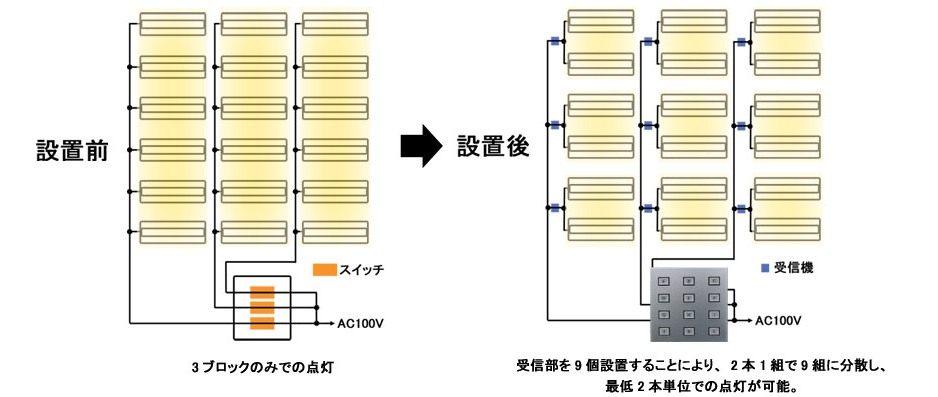

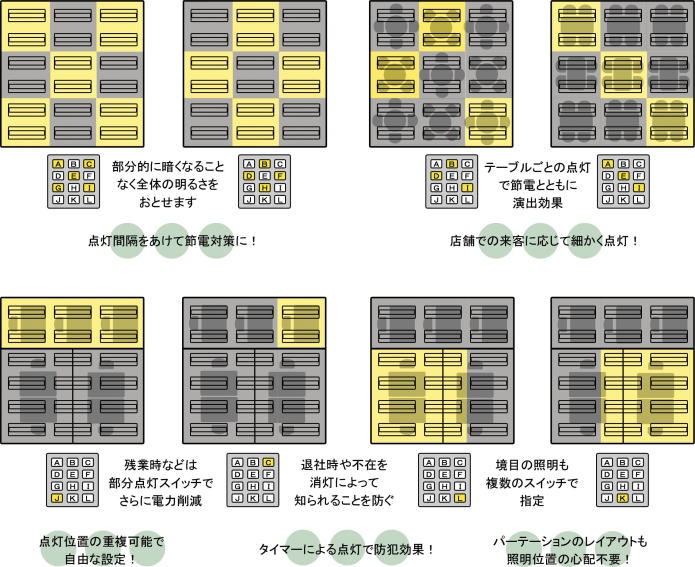

本システムは既設の照明設備に簡単な工事で付加することができ、設定により1灯単位で自由にブロック化することができる省エネシステムです。
画像をクリックすると大きな画像が表示されます。
操作スイッチ・送信部

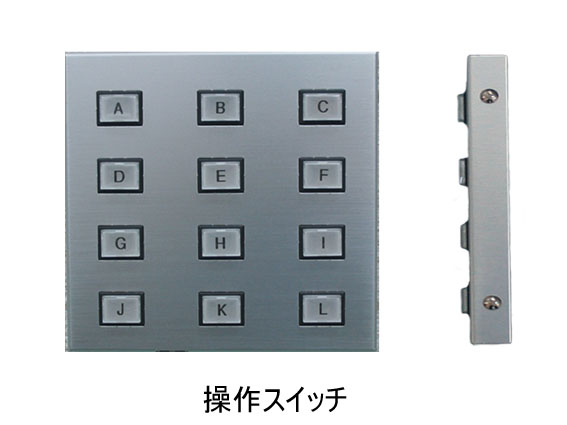

照明をON/OFFさせるスイッチで、操作信号は赤外線送信部より部屋の隅々まで届く強力な赤外光を発光して送信します。各スイッチが操作できる受信機番号やタイマー設定は設定ツールを操作スイッチに接続して行います。
| 操作スイッチ | |
| 寸法 | 縦190×横150×奥行85㎜ |
| 重量 | 約 800g |

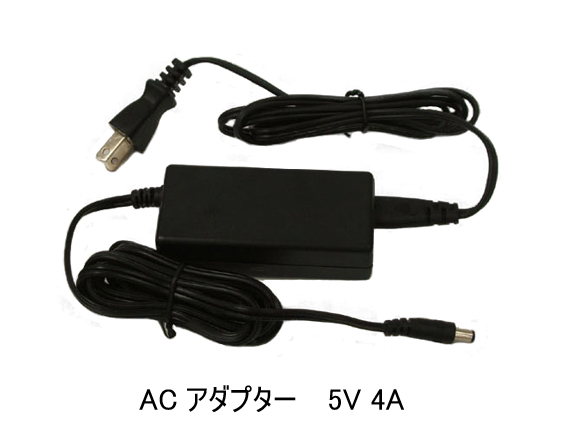

| 電源 | AC5V 4A（ACアダプタによる） |
| 操作スイッチ数 | 12個 |
| 設定受信機数 | 00～99の100台 |
| 指定受信機数 | 1スイッチあたり最大10台 |
| 重複受信機設定 | 可能 |
| タイマー機能 | 10個 ON、OFFのみも可 |
| 送信部接続ポート | 3ポート（1ポートあたりMax5V2A） |

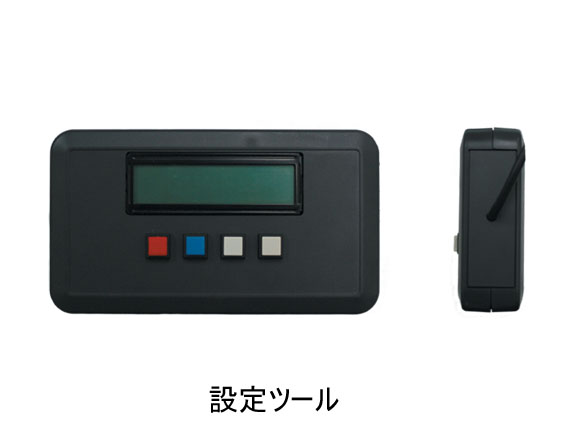

| 設定ツール | |
| 寸法 | 縦75×横134×奥行27㎜ |
| 重量 | 約 180g |
| 電源 | DC5V 操作スイッチより供給 |
| 表示方式 | LCD表示 |
| 操作方式 | 4個の押しボタン |
| 設定中のスイッチ操作 | 不可 |

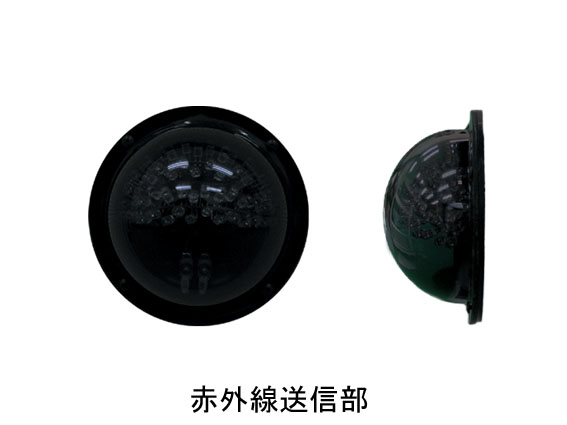

| 赤外線送信部 | |
| 寸法 | 直径φ120×奥行58㎜ |
| 重量 | 約 160g |
| 消費電力 | Max DC5V 2A |
| ピーク波長 | 940nm |
受信部

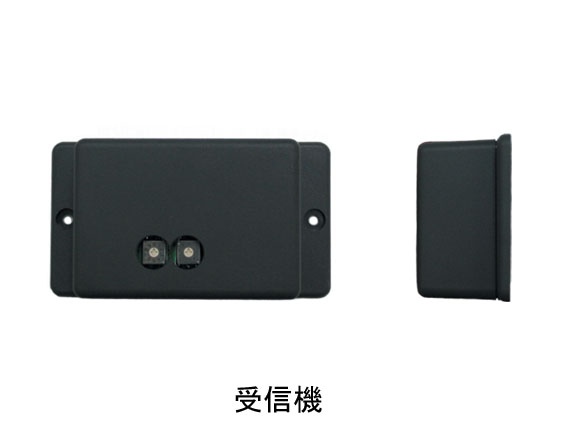

照明器具に接続されている電源線の間に受信機を接続し、受信機から受光ユニットを赤外線送信部に向けて設置します。受信機のスイッチにより、00～99までの受光ユニット番号の設定を行います。
| 受信機 | |
| 寸法 | 縦50×横90×奥行30㎜ |
| 重量 | 約 60g |
| 入力電圧 | AC100V 50/60Hz |
| 出力電流 | Max 8A |
| 受光部 | 赤外線受光ユニットによる |
| 設定ID数 | 00～99の100個 |

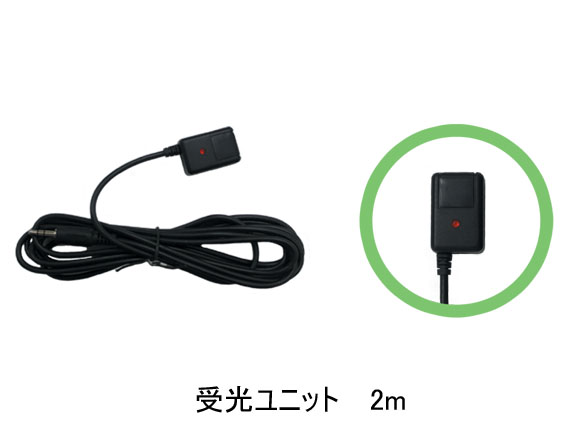

| 受光ユニット | |
| 寸法 | 縦30×横20×厚15㎜（ケーブル除く） |
| 重量 | 約 45g（ケーブル含む） |
| 電源 | DC3.3V 受信部より供給） |
| ピーク波長 | 940nm |
| ケーブル長さ | 約 2m |
