ブラインド型車両搭載情報板
ブラインド型車両搭載情報板

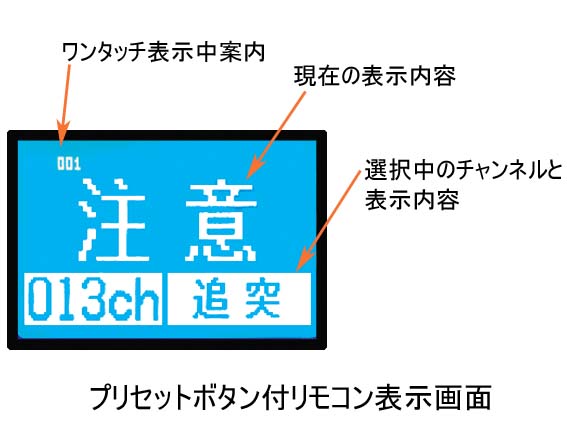

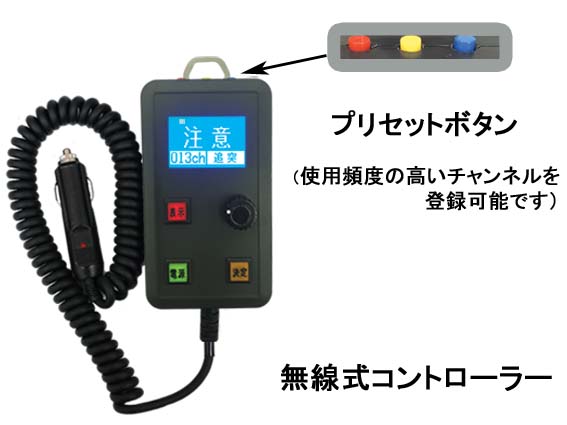

■"News" ワンタッチ式の3ボタンが標準装備
普段良く使う3画面をプリセット式の3個のボタンに簡単に登録でき、画面を選択する事無くワンタッチで登録した画面を
呼出せて、非常に使いやすくなりました。

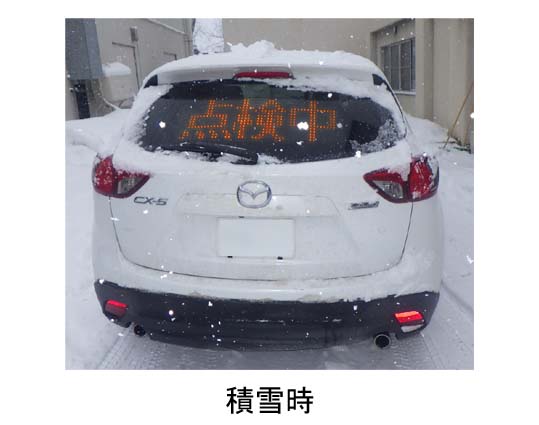

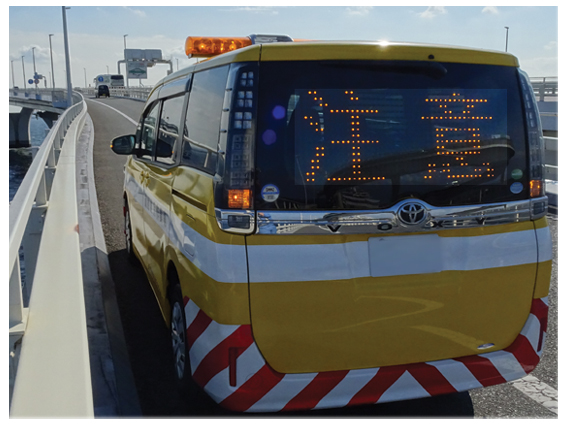

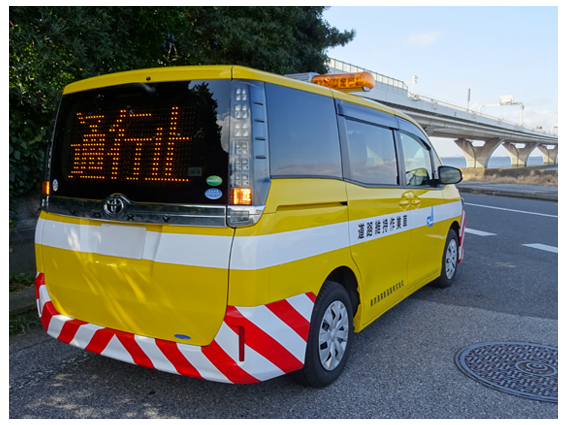

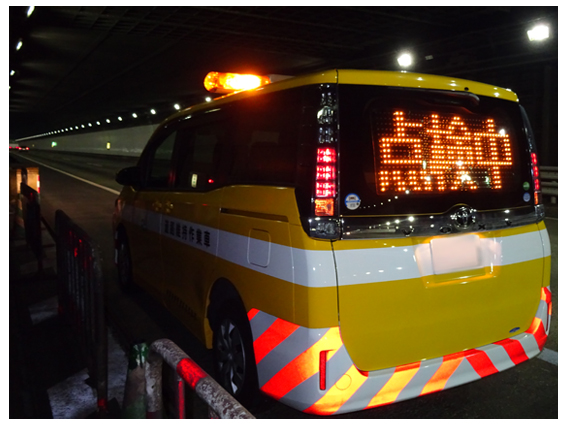

■ブラインド型

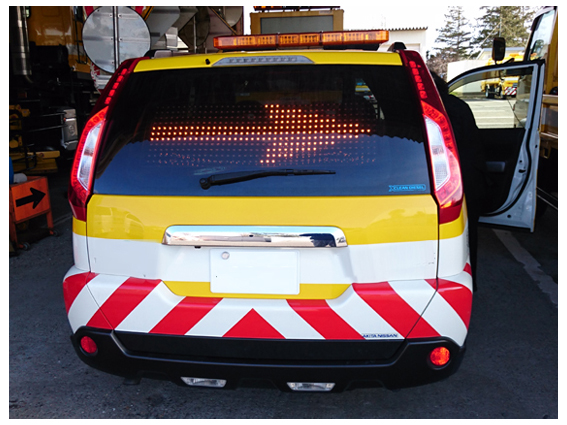

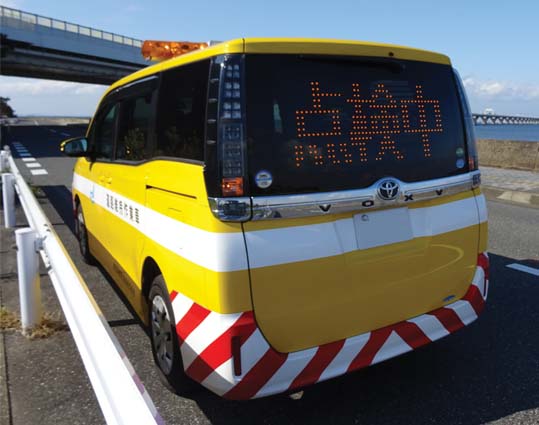

通信機能をもった特注LED搭載の薄型LEDユニットを車両の後部ウインドーに内側より設置したまま、ブラインドのような
感覚で運転や表示が行える新しいタイプの薄型情報板です。

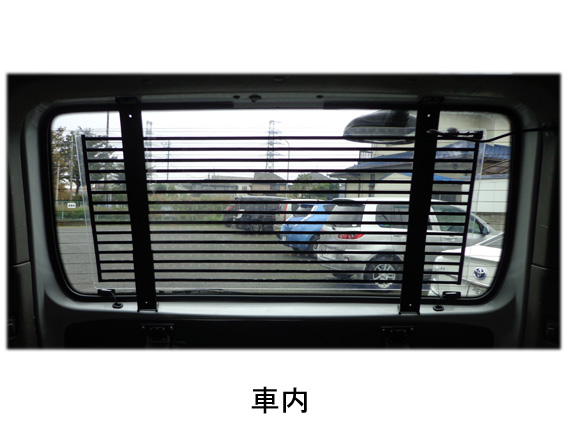

不透明部の幅8㎜に対して17㎜の透過幅を確保し、透過率68％と十分な後方視界を実現しました。
また、情報板の展開や格納が不要で車内の積載スペースを減少させることもありません。

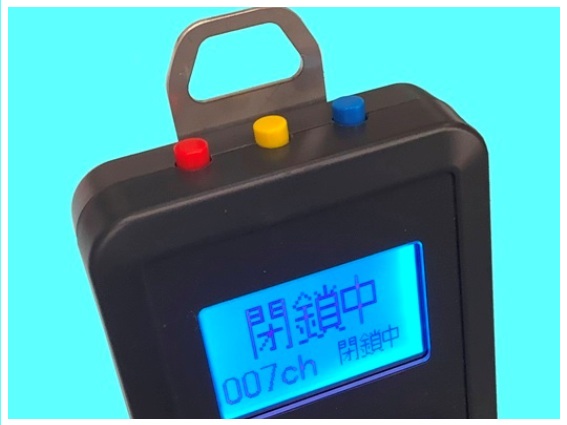

■便利なコントローラー
操作は車内に設置された液晶表示式のハンディコントローラーにより簡単に操作、確認が行えます。
コントローラーには小型液晶表示器を採用し、情報板と同じ表示や動作を行いますので確認、選択が可能です。
■多彩な表示
表示パターンは固定表示、点滅表示、切替表示に加え、右から左へのスクロール表示も行えます。
256chのメモリーを有し、最大100chの表示切替が可能です。

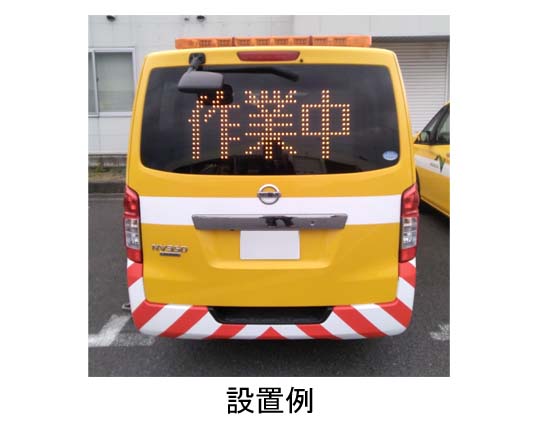

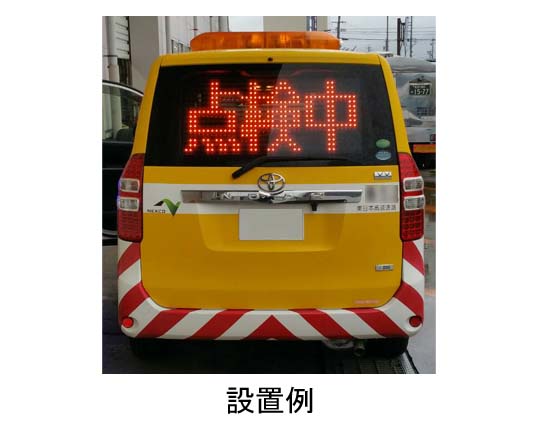

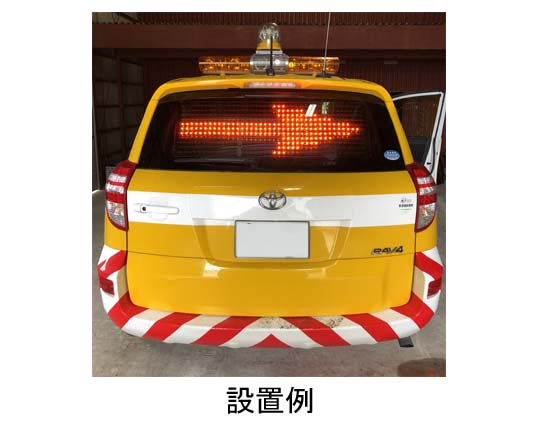

■簡単設置
ウインドーの上下に渡した自在取付金具を使用して取り付け、車両よりDC12Vを供給するだけで簡単に設置運用が可能です。
画像をクリックすると大きな画像が表示されます。
仕様
| 表示サイズ | ワイドサイズ |
ナローサイズ |
ミニサイズ |
| 外形寸法 | 縦367×横923 厚み3.5㎜ |
縦295×横923 厚み3.5㎜ |
縦295×横813 厚み3.5㎜ |
| 重量 | 約1.2kg | 約1.0kg | 約0.8kg |
| 使用LED | 5㎜角3素子LED 発光色アンバー/赤 | ||
| ドット数 | 縦15×横40dot | 縦11×横40dot | 縦11×横35dot |
| 表示文字数 | 全角2.5文字 | 全角3.5文字 | 全角3文字 |
| 輝 度 | 昼夜自動切替 (CDSセンサー) | ||
| 表示モード | 固定、点滅、切替、スクロール | ||
| 電源 | DC12V 6A未満 | DC12V 5A未満 | DC12V 4.5A未満 |
| コントローラー | |||
| 外形寸法 | 縦135×横76×高さ30㎜ (突起物含まず) | ||
| 重量 | 320g | ||
| 表示内容確認 | 2.1インチ青色液晶表示機 | ||
| チャンネル選択 | ダイヤル及び、3個のプリセット式ダイレクトボタン | ||
| 通信 | 特定小電力無線による | ||
| 電源 | DC12V 0.5A未満 シガーライター供給 | ||

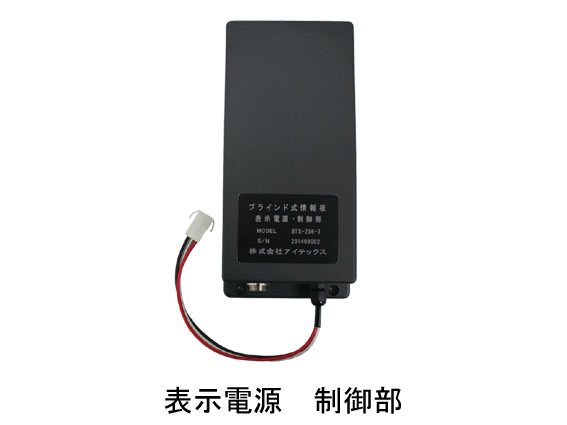

| 表示電源 制御部 | |||
| 外形寸法 | 縦190×横86×高さ35㎜ | ||
| 重 量 | 290g | ||
| チャンネル数 | 最大256チャンネル | ||
| 通 信 | 特定小電力無線による | ||
| 電 源 | DC12V 6A未満 (表示部と共用) | ||
| 同 梱 品 | 表示電源 制御部 コントローラー LWR-1425 コネクタ付電源接続ケーブル 7m 自在取付金具 2本 USBプラグ式データ転送ケーブル 3m 設定ソフト 取扱説明書 他 |
||
※1DINコントローラーはオーディオスぺースに入りません。
