電力モニター

電力モニター

・消費電力データを送信間隔2.5〜15秒のリアルタイムで表示します。
・必要電力が把握できますのでアンペアダウンにつながります。
・日常生活の中で「節電・省エネ」教育が可能です。
・戸締りの際の確認で電気の消し忘れを防止できます。
・特定小電力無線を採用していますので、50〜100m圏内に複数台設置も簡単です。


画像をクリックすると大きな画像が表示されます。

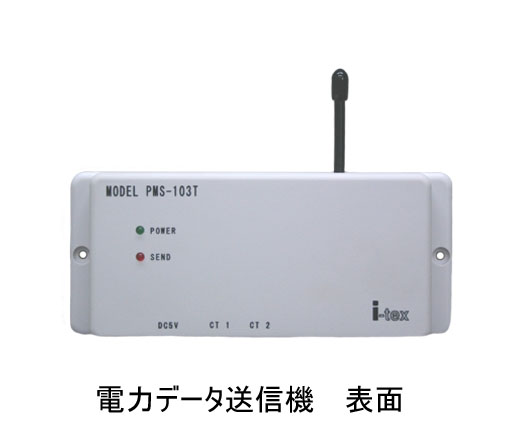

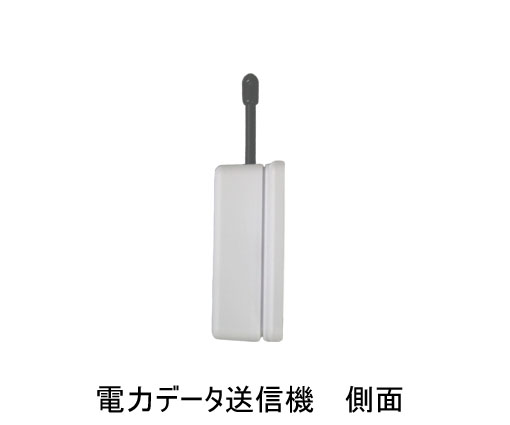

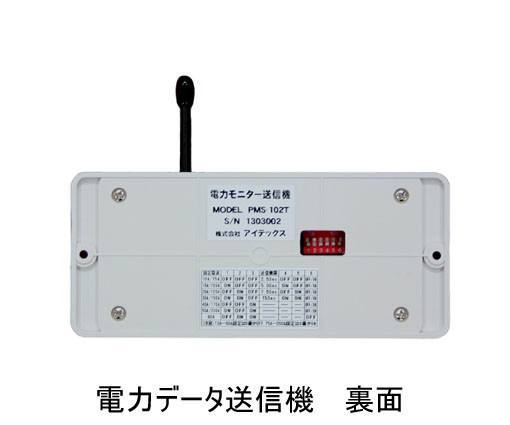

電力データ送信機 PMS-103T

ブレーカー近くに設置します。
ブレーカーの回路に設置する電流検出器(CT)で検出された電流値を特定小電力無線によりデータ送信します。
受信機との距離が大きく離れる場合には中継器を設置することで通信距離を大きくすることが可能です。
寸法  縦65×横150×厚25o(突起物除く)
重量  215g
電源  DC5V 2A(ACアダプタによる)
表示寸法   縦48×横240o
電流範囲 10〜200A(75A以上の設定時はCT変更)
 入力系統数  2系統
送信部 特定省電力無線による
送信間隔 2.5〜15秒の4段階設定



信号機型モニター表示器 「エコシグナル」

信号ランプの表示は幼児からお年寄りまで簡単に認識可能で楽しく節電ができます。
数値表示は、電力データ送信機の設定電流(A)の値を100として現在の消費電力量を%表示します。
例)40A設定の場合、50%表示時は20A(2Kw)の電力を消費していることになります。

信号ランプは現在の消費電力量に対応して変化します。
(点灯色範囲、点滅間隔、ランプ輝度は別売りのUSBケーブルで変更が可能です)
信号ランプ標準設定
 0〜75% 青信号ランプ 点灯
 76〜90%  黄信号ランプ 点灯
 91〜95%  赤信号ランプ 点灯
 96%〜  赤信号ランプ 点滅 + ブザー

寸法  縦260×横80×厚80o(突起物除く)
重量  180g
電源  DC5V 2A(ACアダプタによる)
数値表示 0〜255%まで表示
警告 青・黄・赤・赤点滅 + ブザー
設定変更 オプションのUSB赤外線ケーブルによる

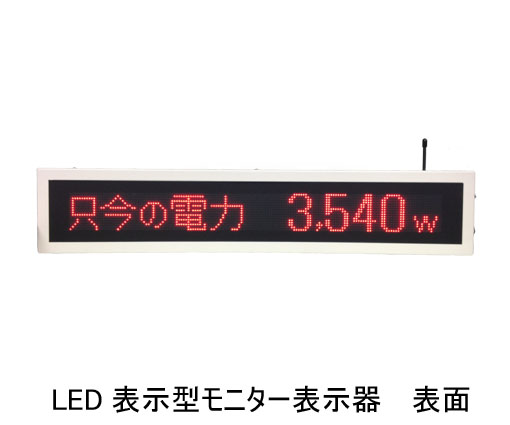

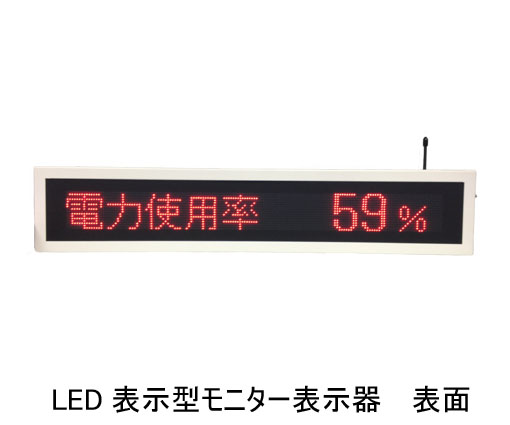

LED表示型モニター表示器 LDM-16160R

事務所や店舗、窓口などに設置することで節電意識を高め、エコへの取り組みを広くアピールできます。
信号機型モニター表示器との併用や複数台の設置も可能です。

ブザー警告設定(ブザーが鳴る数値)と表示内容設定は付属の赤外線リモコンで変更が可能です。

ブザー警告設定
 標準設定 100%
 任意設定  0〜200%
(0はブザーなし)
 表示内容設定
只今の電力 ○○W  固定表示
 ↓
電力使用率 ○○%  固定表示
 ↓
只今の電力 ○○W 交互表示
電力使用率 ○○%
寸法  縦110×横560×厚30o(突起物除く)
重量  1,350g
電源  DC5V 2A(ACアダプタによる)
LED表示 3oピッチ 16×160ドット表示
警告 表示 + ブザー
設定変更 付属の赤外線リモコンによる

オプション

USB赤外線ケーブル
「信号機型モニター表示器」の信号ランプ点灯色範囲、点滅間隔、ランプの輝度を変更する場合に使用します。長さ1m
