工程管理LED表示器

工程管理LED表示器

生産現場に必要な情報を一元化して表示することで、情報を共有、周知させることが可能な「工程管理LED表示器」

表示内容は現場用途に合わせて下記よりお選びいただけます。

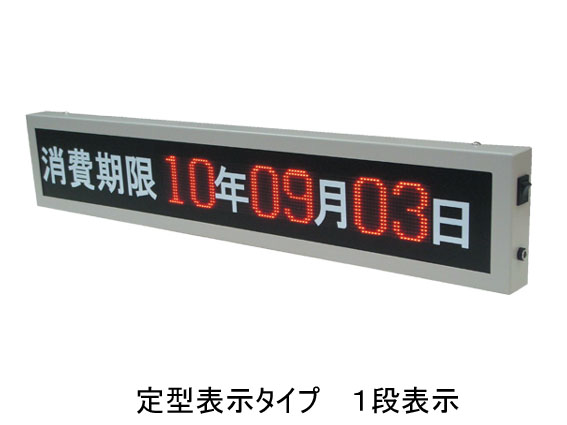

日付表示: 製造日、生産日、出荷日、消費期限、賞味期限、有効期限などの項目に対し、年月日を任意に設定、または時計機能による自動表示が可能です。

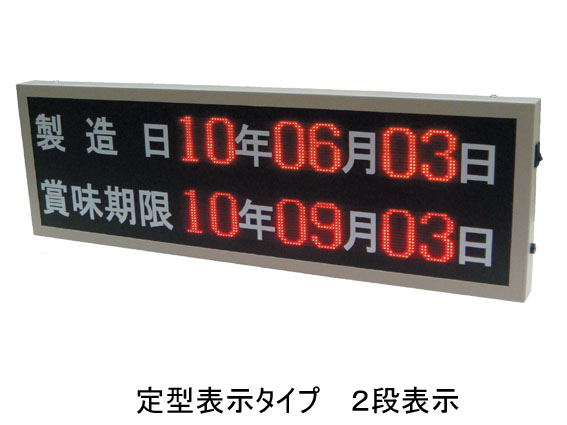

また、製造日に対する賞味期限などの表示は、期間を日数または月数で設定することにより自動計算された年月日が表示されます。
時間表示: 現在時刻、予定時刻、経過時間、残り時間などの表示が可能です。
計数表示: 生産台数、実績数、不足数などを表示し、アップ・ダウンカウントによる表示が可能です。
計数入力は1ユニットあたりアップカウント入力、ダウンカウント入力、目標達成出力が各1系統ずつ端子として用意されています。
その他の表示: 進捗率、達成率、歩留りなどの%表示や、日付、時間、個数などを複合した表示、また外部にセンサーを接続(オプション)することで、温度、湿度、気圧などの測定値表示が可能です。
生産率表示
現在の生産速度から1時間あたりの生産台数をリアルタイムで表示
進捗率表示
設定された作業時間に対し、現時点での達成状況を進み、遅れで表示
終了時間表示
現在の生産率から生産台数が終了するまでの予測時間を表示

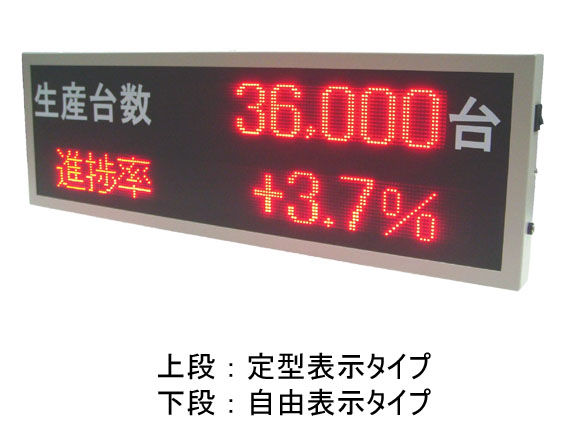

付属の小型赤外線リモコンで全ての設定が行えます。(主電源ON時 表示タイプと段数は組み合わせ自由で、特注対応による多段表示も承っております。
また、文字サイズの特注(33o、80o、160o、320o、400o、525o、800o)も承っております。

画像をクリックすると大きな画像が表示されます。
数字フォントは6種類の中からリモコンで簡単に選択可能です。





仕様

 品名    工程管理LED表示器
1段表示 2段表示
 定型表示 自由表示  定型表示  自由表示
外形寸法  縦110×横560×奥行30o
(突起物除く)
縦190×横560×奥行30o
(突起物除く)
重量  約1,200g  約1,900g
 LED数 縦16×横96
=1536個
縦16×横160
=2560個
縦16×横96
=1536個
縦16×横160
=2560個
LED色  赤
表示入力  赤外線リモコン
電源  ACアダプタ
AC100V DC5V 2A
 ACアダプタ
AC100V DC5V 4A
 同梱品   本体
ACアダプタ
赤外線リモコン MLD-1000
取扱説明書




パンフレット  ダウンロード


 パンフレット
