無線小型ユニット
無線小型ユニット
特定小電力機器として認証済みのため各種機器に組み込んだ際も新たに認証を取得する必要がなく、小ロットの特定小電力機器が短納期で安価に製作可能です。送信機・受信機のハードウエアを共通化し、ソフトウエアにより送信機・受信機に設定することにより、開発費、製造、検査、在庫などにメリットがあり、コストダウンが可能となりました。
サイズは縦55×横34×厚み12.5㎜、重量は約18gと超小型軽量です。
データ1ch、ON/OFF信号4chの入出力が可能です。
出荷時に各種パラメータの設定が可能です。
IDコードは16bitで最大35536の組み合わせが可能です。
受信機の電池寿命をのばすために、標準では1:10の受信:待機デューティを最長で1:800まで伸ばすことが可能です。
画像をクリックすると大きな画像が表示されます。
仕様

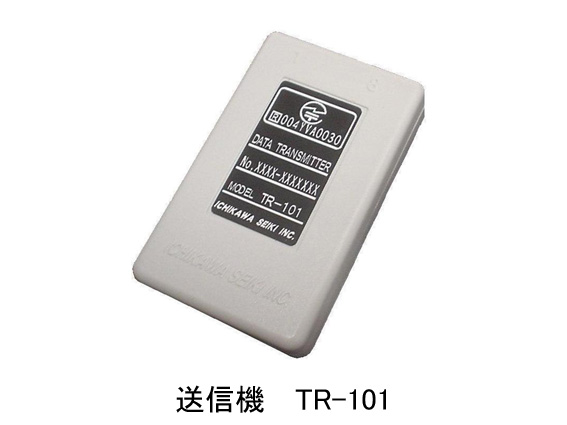

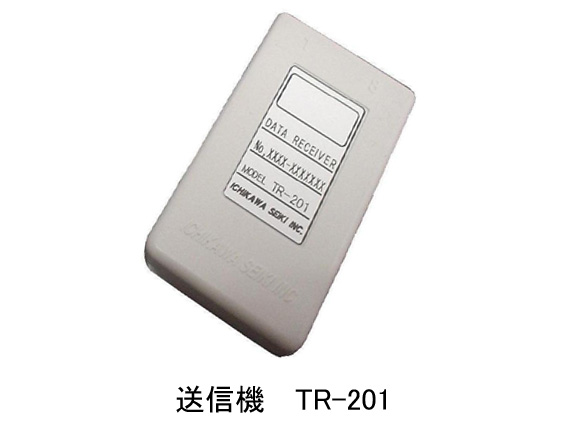

| 品名 | 送信機 TR-101 | 受信機 TR-201 |
|---|---|---|
| 認証番号 | YVA0030 | ― |
| 無線設備の種類 | 特定小電力機器（テレコントロール用） | |
| 電源電圧 | 3V±10％ | |
| 消費電力 | 待機時 0mA 送信時 17mA | 待機時 4.5mA 受信時 19mA |
| 電源供給 | 外部コネクタにより供給 | |
| 寸法 | 縦55×横34×厚み12.5㎜ | |
| 重量 | 18g | |
| 周波数 | 432.20MHz （注1） | |
| アンテナ | 内蔵セラミックアンテナ（0.5dBi) （注2） | |
| 電波形式 | F1D | |
| IDコード | 16bit 最大35536通り （注3） | |
| 送信出力 | 10mW±10％ （注4） | ― |
| 変調方式 | 2値FSK変調方式 | ― |
| 占有周波数帯 | 8.5KHz以下 | ― |
| 最高変調周波数 | 2400Hz （注5） | ― |
| 最大周波数偏移 | ±2.475KHz | ― |
| アナログ入力 | 4ch 3V 電圧入力 | ― |
| データ入力 | 1ch 2400または4800bps （注5） | ― |
| キャリアセンス | 有り | ― |
| 送信時間制限 | 送信40Sec以内 休止2Sec以上 | ― |
| 受信感度 | ― | -115dbm |
| アナログ出力 | ― | 4ch 3V 電圧出力 |
| データ出力 | ― | 1ch 2400または4800bps （注5） |
| 受信時間 | ― | 50mS |
| 待機時間 | ― | 500mS～4000mS （注3） |
送信機TR-101はARIB標準規格(ARIB STD-T67 1.0版)に準拠しておりますが、受信機TR-201についてはこの限りではありません。
（注1）ARIB認証ch全てに変更可能、ただし再認証を必要とします。
（注2）TR-201(受信機)については改造により外部アンテナも可能です。
（注3）出荷時に設定可能です。
（注4）出力を下げる方向では可変可能です。
（注5）4800bpsにする場合は再認証が必要です。
