ソーラー発電監視システム

ソーラー発電監視システム

多くの枚数が設置されたソーラーパネルの中から1枚単位の異常を検出するには非常に高い精度が要求され、20年以上も使用されるシステムに対して高精度を維持するのは困難です。
そこで、安価な検出方法として相対比較法に着目した『比較方式によるソーラー発電監視システム』を開発し、来年度の実用化に向け現在実証実験中です。


■必要性
20年以上の長期間にわたり使用されるソーラー発電設備を何の管理せずに運用することはできません。
発電電力の異常を検出するために、日射計などを使用して発電電力を絶対値として計測する場合は経年劣化が無視できず、常に校正を必要として計測も複雑で費用が掛かります。そのため経年劣化を無視し、長期間にわたり安定した測定を安価に行うことのできる監視システムが必要となります。

■比較方式による測定とは?
長期間使用する場合の経年劣化は避けられませんので、複数の同一システムを同一条件化に設置する事により、同等の経年劣化が生じると仮定の基に複数のシステムを比較して微少な発電電力の低下を検出する方法です。
したがって2システム以上のすべての設備に設置する必要があります。 また、この方式では発電電力を計測して異常を検出しますが、現在の日射量に対して現在の発電電力が正しいか どうかの実証はできません。

■比較時の条件
正しく比較して計測するためには次の条件があります。
@設置時に各グループの測定値のバラツキをオフセットしておく事。
A比較するパネルすべてに日陰などが生じない時間帯である事。
B比較するグループすべての発電量が一定以上の電力である事。
比較測定には一定時間計測した平均値を使用して安定化を図り、異常値が検出されても1回で警告するするのではなく、複数回計測しても異常の場合のみ警告します。


画像をクリックすると大きな画像が表示されます。

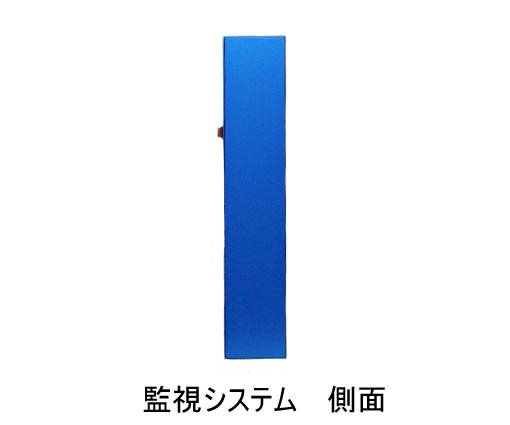

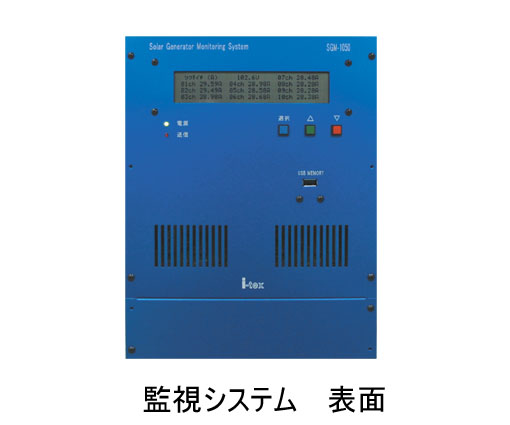

監視システム SGM-1050

寸法  縦310×横240×奥行60o(突起物除く)
重量  2.9Kg
電源  AC100V 0.1A
計測電力範囲 最大 50Kw
 計測系統  最大 10系統
計測回路  単相3線式 AC100V
 計測方法  CTによる非接触計測
 表示方法  LCD5×8ドット キャラクター表示 160文字
 操作スイッチ  3個(選択・△・▽)
 表示LED  2個(電源・送信)
 時計校正  電源同期方式
 比較グループ  最大5組
 比較平均回数  任意設定可能
 比較回数  任意設定可能
 比較時間  任意設定可能
 データ送信  特定小電力無線による
異常表示 モニター表示器に表示
CT(別売り)  80Aタイプ
モニター表示器
(別売り)
信号機型「エコシグナル」
LED表示型 1段表示タイプ、2段表示タイプ

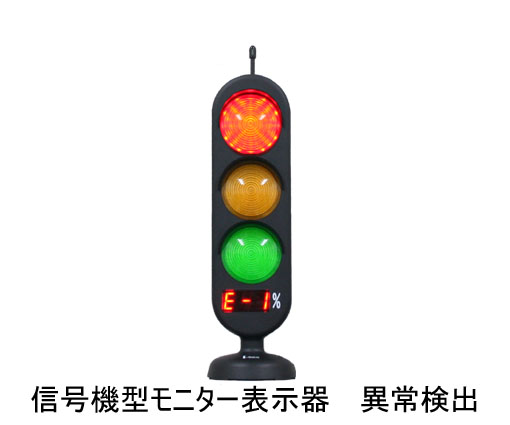

信号機型モニター表示器「エコシグナル」

信号ランプの表示は幼児からお年寄りまで簡単に発電状況や異常発生が認識可能です。
数値表示は、発電率を表示します。

信号ランプは現在の発電量に対応して変化します。
(点灯色範囲、点滅間隔、ランプ輝度は別売りのUSBケーブルで変更が可能です)
信号ランプ標準設定

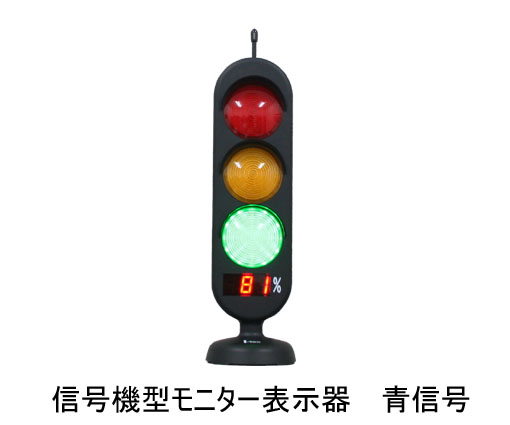

 61〜100% 青信号ランプ 点灯

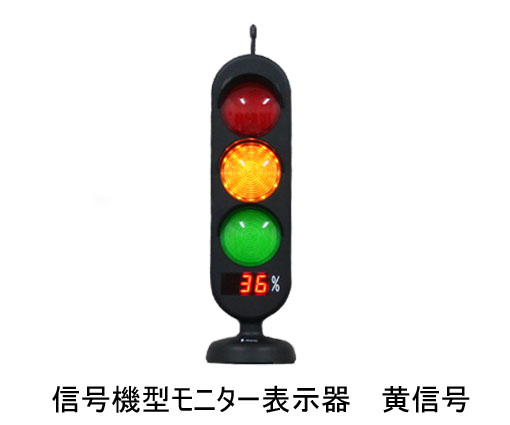

 16〜60%  黄信号ランプ 点灯

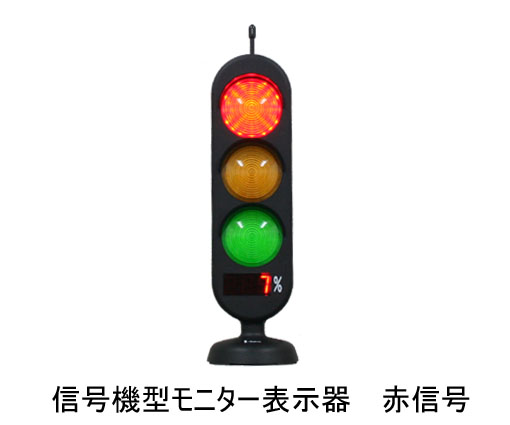

 0〜15%  赤信号ランプ 点灯

異常検出時の数値表示、信号ランプ、ブザー
系統1異常時  E-1 赤ランプ点滅 ブザー
系統2異常時  E-2
系統3異常時  E-3
系統4異常時  E-4
系統5異常時  E-5
系統6異常時  E-6
系統7異常時  E-7
系統8異常時  E-8
系統9異常時  E-9
系統10異常時  E-10

寸法  縦260×横80×厚80o(突起物除く)
重量  180g
電源  DC5V 2A(ACアダプタによる)
数値表示 0〜100%まで表示
警告 青・黄・赤・赤点滅 + ブザー
設定変更 オプションのUSB赤外線ケーブルによる

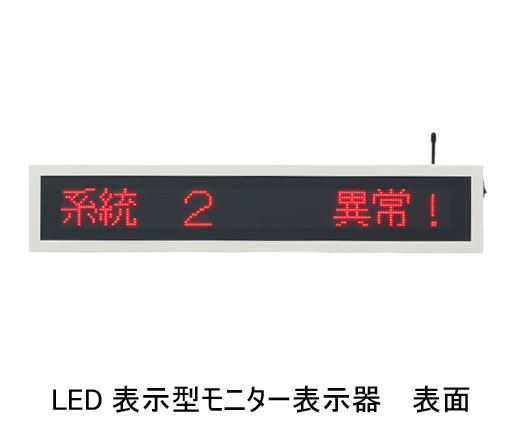

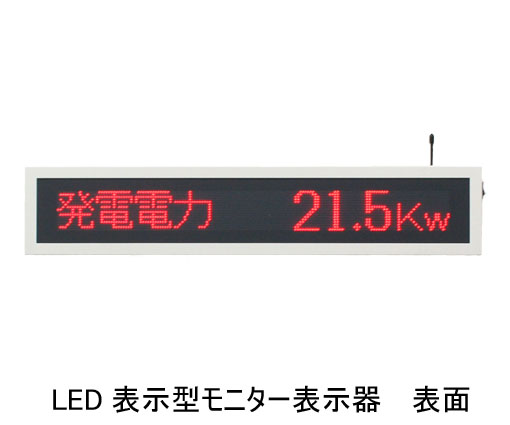

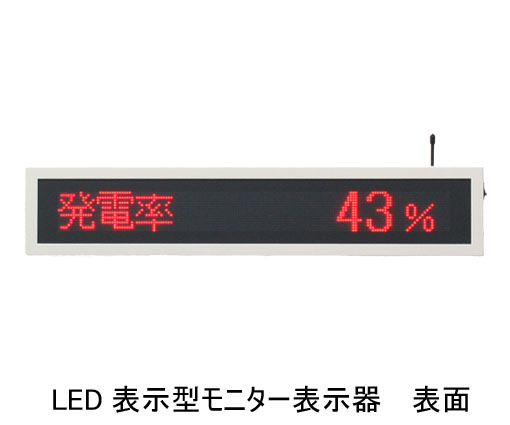

LED表示型モニター表示器 LDD-16160R

事務所や店舗、窓口などに設置することで発電状況や異常発生がリアルタイムで確認できます。また、エコへの取り組みも広くアピールできます。
信号機型モニター表示器との併用や複数台の設置も可能です。
異常検出時の表示、ブザー
系統(1〜10)異常! 点滅表示 ブザー

 表示内容設定
発電電力 ○○W  固定表示
 ↓
発電率  ○○%  固定表示
 ↓
発電電力 ○○W 交互表示
発電率  ○○%
寸法  縦110×横560×厚30o(突起物除く)
重量  1,350g
電源  DC5V 2A(ACアダプタによる)
LED表示 3oピッチ 16×160ドット表示
警告 表示 + ブザー
設定変更 付属の赤外線リモコンによる

オプション

USB赤外線ケーブル
「信号機型モニター表示器」の信号ランプ点灯色範囲、点滅間隔、ランプの輝度を変更する場合に使用します。長さ1m
